产品型号 EM2040P MKII便携式浅水多波束测深仪
产品描述
EM 2040P是一款基于EM 2040技术设计的便携式多波束测深系统。它是用于浅水高分辨率测绘的理想工具。EM 2040P的接收和发射阵列都集成在同一个声纳头内。该系统完全满足甚至高于IHO-S44规定要求。EM 2040P工作频率范围是200-400 kHz。操作人员可以通过不同的应用选择最佳的频率:300 kHz用于近岸或浅水测量，200 kHz用于更深的水域，400 kHz用于高分辨率检测。
性能特点
1. 频率范围：200至400 kHz；
2. 高分辨率；
3. 同时采用CW和FW调频脉冲，测深范围更大；
4. 波束具备横摇、纵摇、偏航稳定；
5. 短脉冲长度、大带宽；
6. 发射和接收都采用近场聚焦功能；
7. 设计灵活，用户可以根据应用环境选择波束宽度；

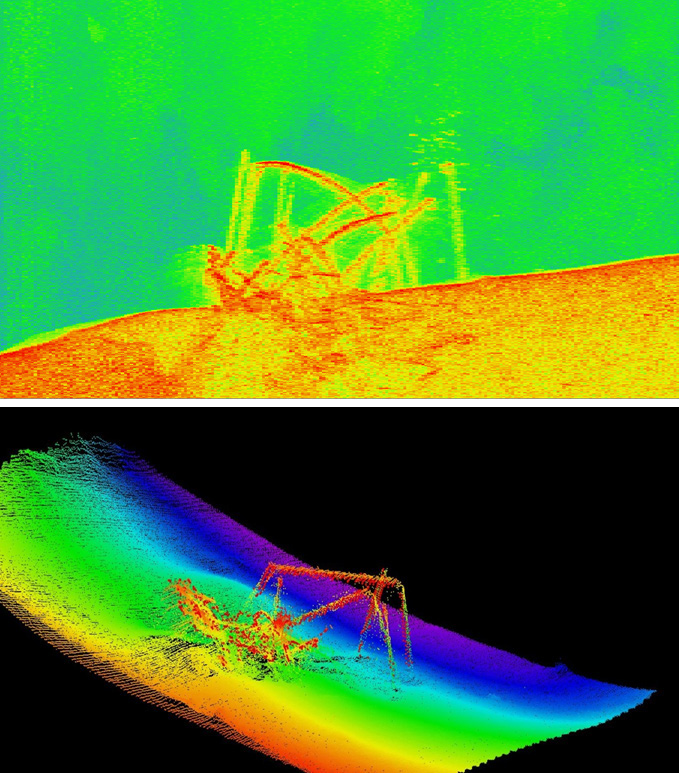

8. 水体数据；
9. 海底影像；

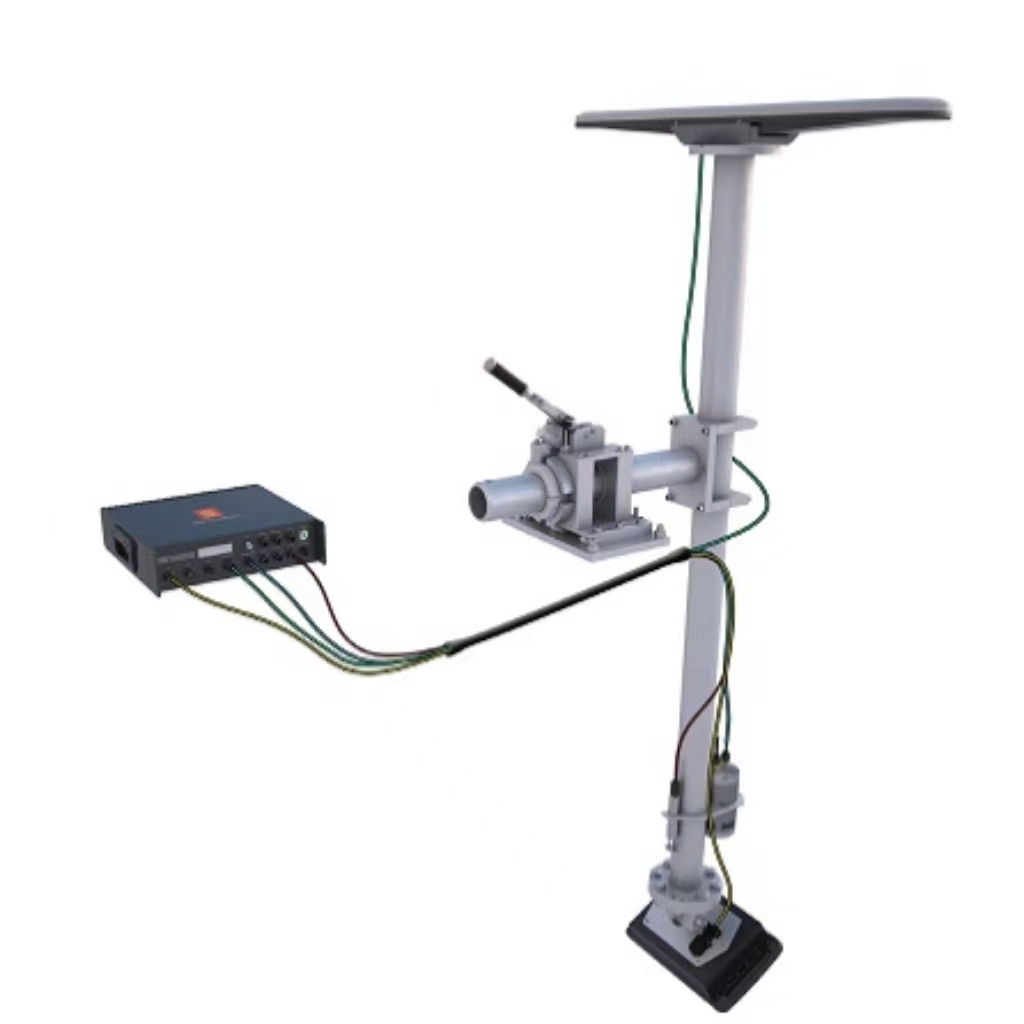

10. 安装便捷；
11. 耐压深度30m。
产品名称 | EM 2040P |
频率 | 200kHz—400kHz（实时可选频率步长为10kHz） |
波束宽度（发射/接收） | 1°x1°（400kHz） |
条带宽度 | 140° |
波束模式 | 等距，等角，高密度 |
深度分辨率 | 小于5 mm |
测深点数量 | 400（双条带800） |
最大脉冲率（脉冲数/秒） | 50 Hz |

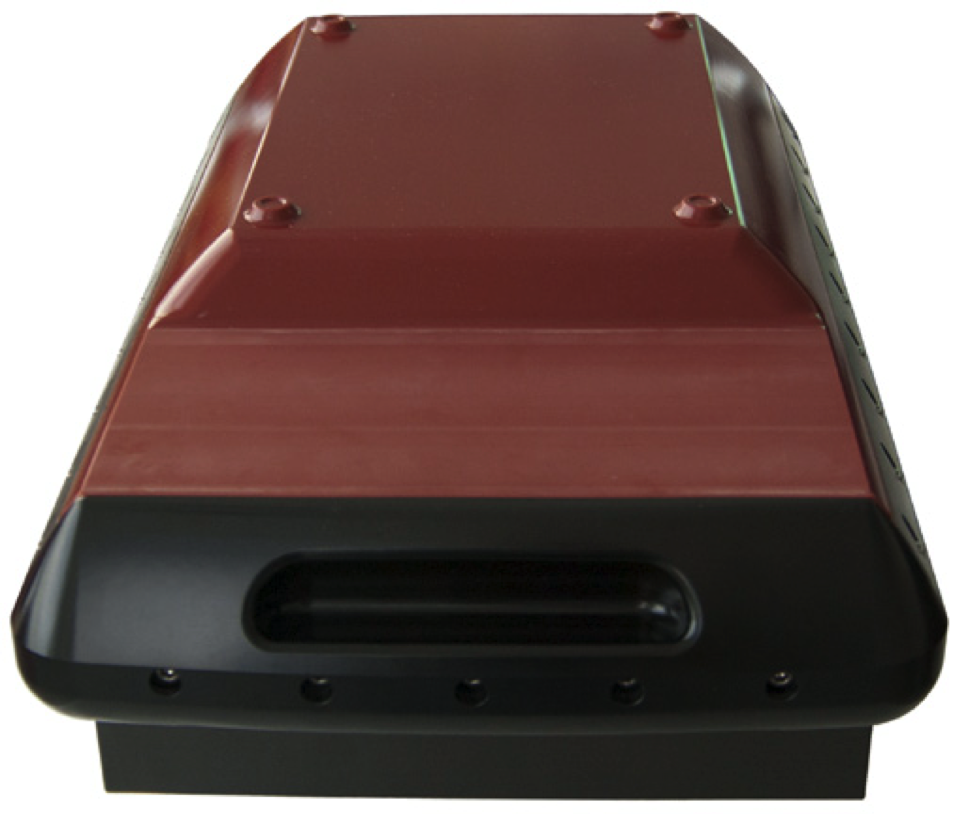

换能器 | 集成发射和接收单元 长度：560 mm 宽度：300 mm 高度：166 mm 重量：1.7 kg（水中） 19.5 kg（空气中） |
最大测深范围 | 最大深度：600 m（200 kHz） |
范围分辨率（CT/2） | 10.5 mm |
脉冲长度 | 脉冲长度（CW）：14 – 324 μs 脉冲长度（FM）：可达12 ms |
精度等级 | IHO 特殊规定，LINZ 特殊规定 |
横摇稳定 | 实时补偿稳定：±15° |
纵摇稳定 | 实时补偿稳定：±10° |
偏航稳定 | 实时补偿稳定：±10° |
