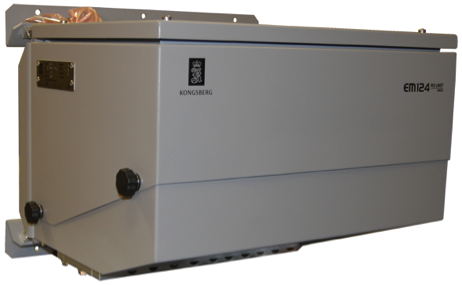

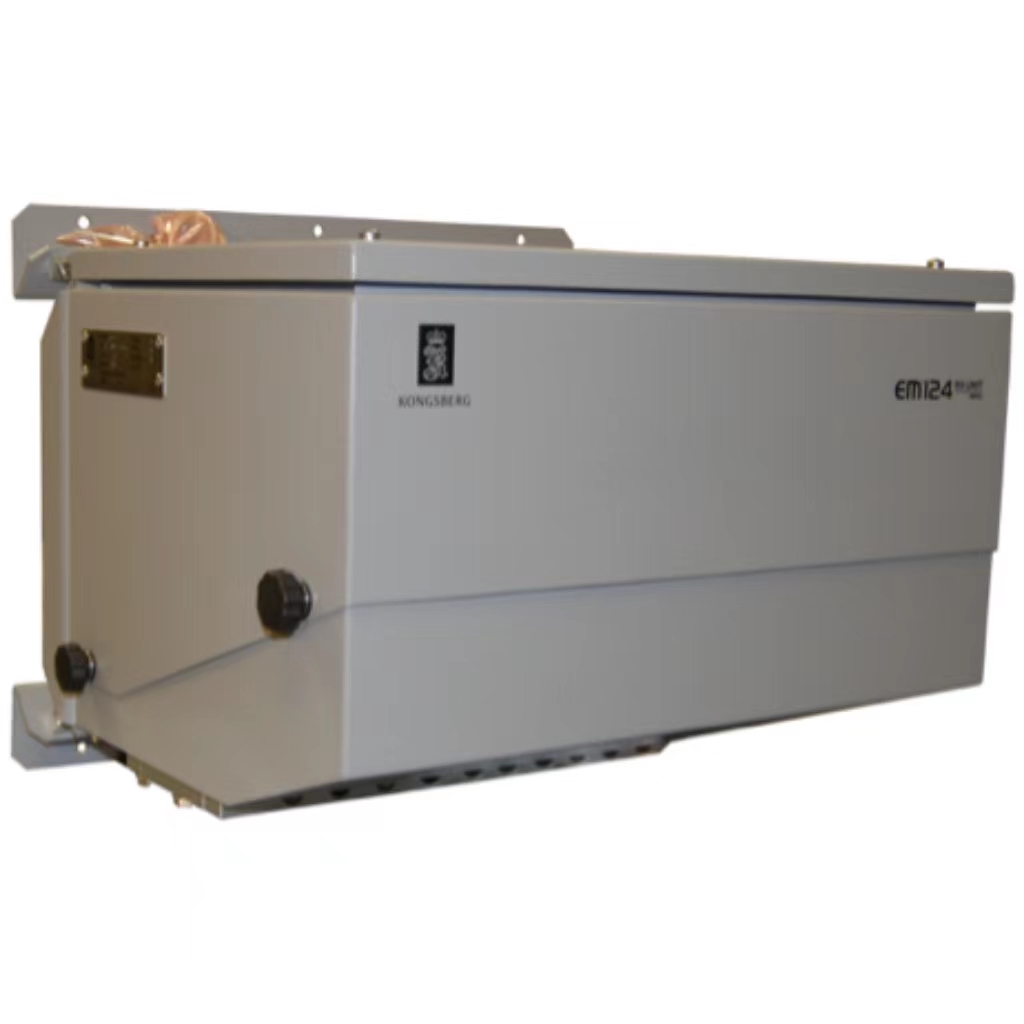

产品型号 EM124全海深多波束测深仪
产品描述
KONGSBERG EM®304 30 kHz多波束回声测深仪是EM®302的升级版，设计用于进行高分辨率和精度的海底测绘，最大深度可达 8000米。与以前的模型相比，它在接收和传输过程中均采用波束聚焦，提供了更大的条带宽度、更好的数据密度和更高的分辨率。EM®304是一款低噪音的回声测深仪，它能提供优良的数据，只需很少的后处理，支持同时收集多种数据类型，节省了计划、执行和分析阶段的时间。
产品特点
1. 深度范围20-11000 m；
2. 扫宽最大6倍水深/超过40km；
3. 发射和接收时聚集波束；
4. 高密度和多Ping模式用以增加分辨率；
5. 每Ping最大864测深点；
6. Yaw,pitch和roll补偿和稳定；
7. 高精度；
8. 模块设计，波束宽度0.5-4度；
9. 可选集成地层剖面系统。
工作频率 | 12 kHz |
测深范围 | 20-11000 m |
幅宽 | 6倍深度，超过40 km |
范围采样率. | 3.03 kHz(25 cm) |
波束模式 | 底部等距/等角 |
偏航角Yaw 俯仰角Pitch 翻滚角Roll | ±10° ±10° ±15° |
脉冲形式 | CW 和 FM chirp |
高分辨率模式 | 高密度处理 |
旁瓣抑制 | 优于50dB |
波束聚集 | 在发射和接收时 |
波束形成方式 | 时间延迟 |
增益控制 | 自动 |
条带控制 | 手动或自动，当减少扫宽时所有声源完整 |
海床图像/旁扫声纳图像 | 标准 |
水体显示 | 标准 |
动物保护 | 标准 |
多频率 | 通过集成其他EM系列设备来实现 |
剖面系统 | 通过集成SBP 29和Topas实现 |
