产品型号 EM2040C便携式浅水多波束测深仪
产品描述

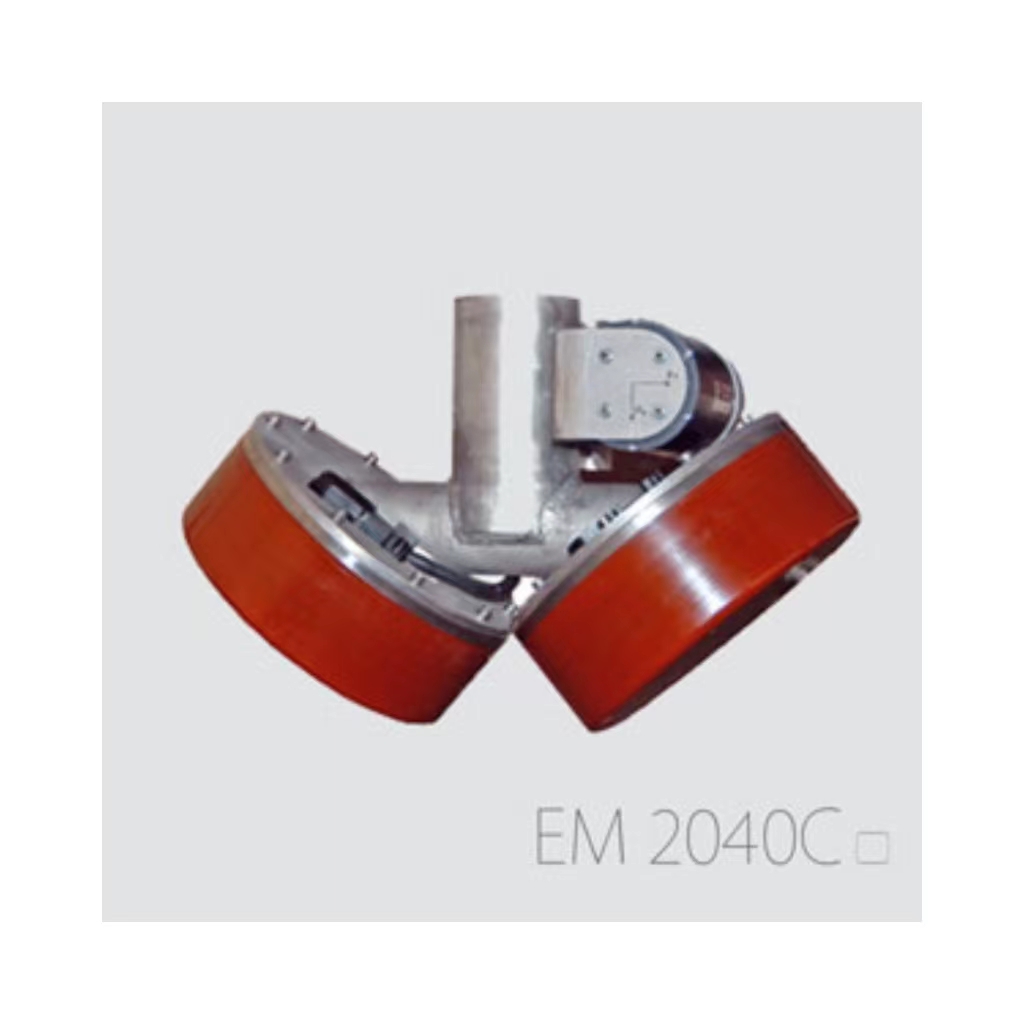

EM 2040C是一款基于EM2040技术的浅水型多波束测深仪，适用于高分辨率测图和海底检测。换能器内置发射单元与接收单元，尺寸大小与EM3002相同。该系统满足甚至超过IHO-S44 特级标准以及更加严格的LINZ指标。当频率覆盖范围在200kHz到300kHz时，单换能器覆盖角度高达130º，扫宽是水深的4.3倍。采用双换能器时，每个换能器倾斜35-40º，覆盖角可达到200º，平坦海底的扫宽可达到10倍水深。
产品特点
1. 高分辨率；
2. 频率范围宽；
3. 同时采用CW和FW调频脉冲，测深范围更大；
4. 波束具备横摇、纵摇、偏航（双探头）稳定；
5. 短脉冲长度、大带宽；
6. 发射和接收都采用近场聚焦功能；
7. 设计灵活，用户可以根据应用环境选择波束宽度；
8. 水体数据；
9. 海底影像；
10. 安装便捷；
11. 耐压深度50m。
产品名称 | EM 2040C |
频率 | 200kHz—400kHz（实时可选频率步长为10kHz） |
波束宽度（发射/接收） | 1°x1°（400kHz） |
条带宽度 | 130°（单探头）、200°（双探头） |
波束模式 | 等距，等角，高密度 |
深度分辨率 | 小于5 mm |
测深点数量 | 400（单探头、单条带） 800（单探头、双条带） 1600（双探头、双条带） |
最大脉冲率（脉冲数/秒） | 50 Hz |

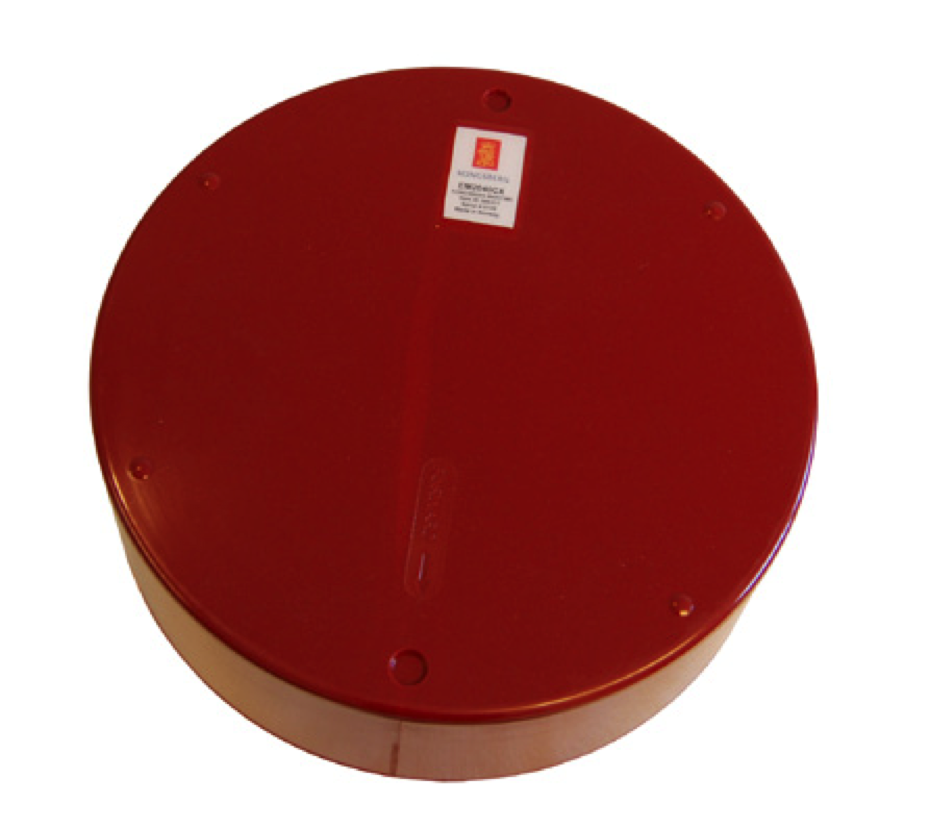

换能器 | 集成发射和接收单元 直径×高度：332×119 mm 重量：8.4 kg（水中） 18.8 kg（空气中） |
最大测深范围 | 最大深度：520 m（200 kHz） |
范围分辨率（CT/2） | 10.5 mm |
脉冲长度 | 脉冲长度（CW）：14 – 918 μs 脉冲长度（FM）：可达12 ms |
精度等级 | IHO 特殊规定，LINZ 特殊规定 |
横摇稳定 | 实时补偿稳定：±15° |
纵摇稳定 | 实时补偿稳定：±10° |
偏航稳定（双探头） | 实时补偿稳定：±10° |
