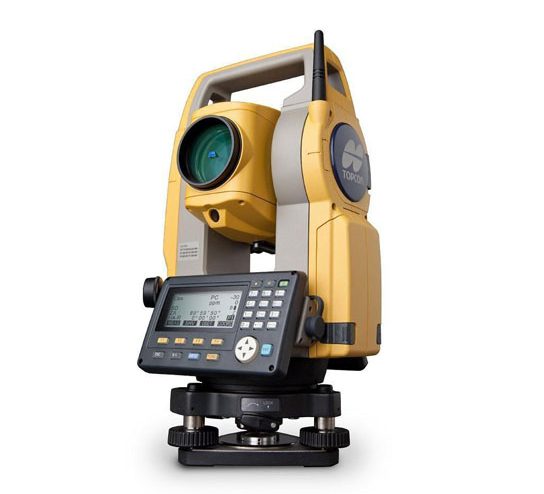

产品型号拓普康GM52 全站式扫描仪

性能特点

一直以来，拓普康品牌通过一种对制造执着、对生产的产品精益求精、精雕细琢的精神支撑将产品品质推向更高标准，从而从众多全站仪厂商中脱颖而出。“突破产品价值，更加注重客户价值”，为此，拓普康商公司正式推出其ZX进口全站仪产品GM52轻松测量实用性全站仪。我们坚守即使是入门级产品也要坚持高品质的品牌原则，坚信GM52能够成为新一代经典标杆。

产品描述

各种测量环境下最值得信赖的伙伴

断面高程测量

使用MLM（对边测量）程序，平整土地时可以计算点间高差。对于大面积的区域，可以利用无棱镜模式来观测大量的点，从而节省作业时间。

工程放样活

多种放样提示可以使放样人员快速确定放样方位，高效引导放样，大幅度提高放样效率。地基水平高程测量，活用坐标测量功能，无需平面定向，即可快速完成地基水平高程测量。

地基水平高程测量

活用坐标测量功能，无需平面定向，即可快速完成地基水平高程测量。

精度是品牌的保证 简洁是效率的提升

新设计的高端EDM，通过采用高端技术实现了全新的EDM 光电测距方法。有效的扩大了仪器的测量范围，提高了测量精度。

一般测量

坐标测量

利用坐标测量功能，可以管理三维坐标数据，以便进行各种计算，例如道路计算、放样计算等。三维坐标数据管理可以大大提高生产效率。

面积测量

使用面积计算功能可快速计算土地面积。使用偏心计算也可快速测量出实际难以测量的位置。

地形测量

全站仪的测程越长，搬站的次数就越少，工作时间的效率也越高。

产品规格参数

型号GM52

望远镜

放大倍率/ 分辨率： 30x / 2.5″

其他：

镜筒长度：171mm，物镜孔径：45mm（EDM：48mm）

成像：正像

测角部：

最小显示：1″ / 5″

测角精度：(JJG414-94) 2″

双轴补偿器：双轴补偿，补偿范围：±5.5′

视准差改正：提供

测距部：

激光输出： 无棱镜模式：3R 级，棱镜/ 反射片模式：1 级测程（一般气象条件下）：

无棱镜： 0.3 ~ 500m

反射片： RS90N-K: 1.3 ~ 500m

小型棱镜CP01：1.3 ~ 2,500m OR1PA：1.3 ~ 500m

单棱镜：1.3 ~ 4,000 m

最小显示： 精测 / 速测：0.0001m ；跟踪测：0.001m

精度（ISO 17123-4：2001）： 无棱镜 (2 + 2 ppm x D) mm*6

反射片*4/*5 (2 + 2 ppm x D) mm

棱镜(1.5 + 2 ppm x D) mm

测量时间： 精测: 1.0s ( 初次1.5s), 速测: 0.6 s ( 初次1.3s),跟踪测: 0.4s ( 初次1.3s)

操作系统、接口与数据管理： 操作系统Linux

显示器/ 键盘：带背光，对比度可调，192 x 80 点阵图形液晶显示器，带背光28 键全字母数字键盘

操作面板：双面

数据存储：

内存：约50,000 点

外存：USB 闪存 ( ZD32GB)

接口： RS-232C 串口，USB 2.0 （A 型用于USB 闪存）

蓝牙（选配）： 蓝牙Class 1.5， 工作范围10 m*10

其他：

指向光：EDM 光束同轴红色激光

水准器：

图形水准器：6′( 内圆)

圆水准器10′ / 2 mm

对中器：

激光对中器：红色激光二极管(635 nm ±10 nm), 光斑精度：≤ 1.0 mm@1.3m, 2 级

激光产品

防尘防水等级/ 工作温度：IP66 (IEC 60529:2001)/-20 ~ +60ºC

外形尺寸（含提柄）： 183 x 181 x 348 mm（双面）

重量（电池和基座）： 约5.1 kg

电源系统：电池/ 工作时间（20ºC）： BDC46C 可充电锂电池/ 约14 小时

应用软件：机载程序悬高测量，坐标测量，交点计算，放样，地形测量，偏心测量，对边测量，后方交会，面积测量，线路测量，点到线
